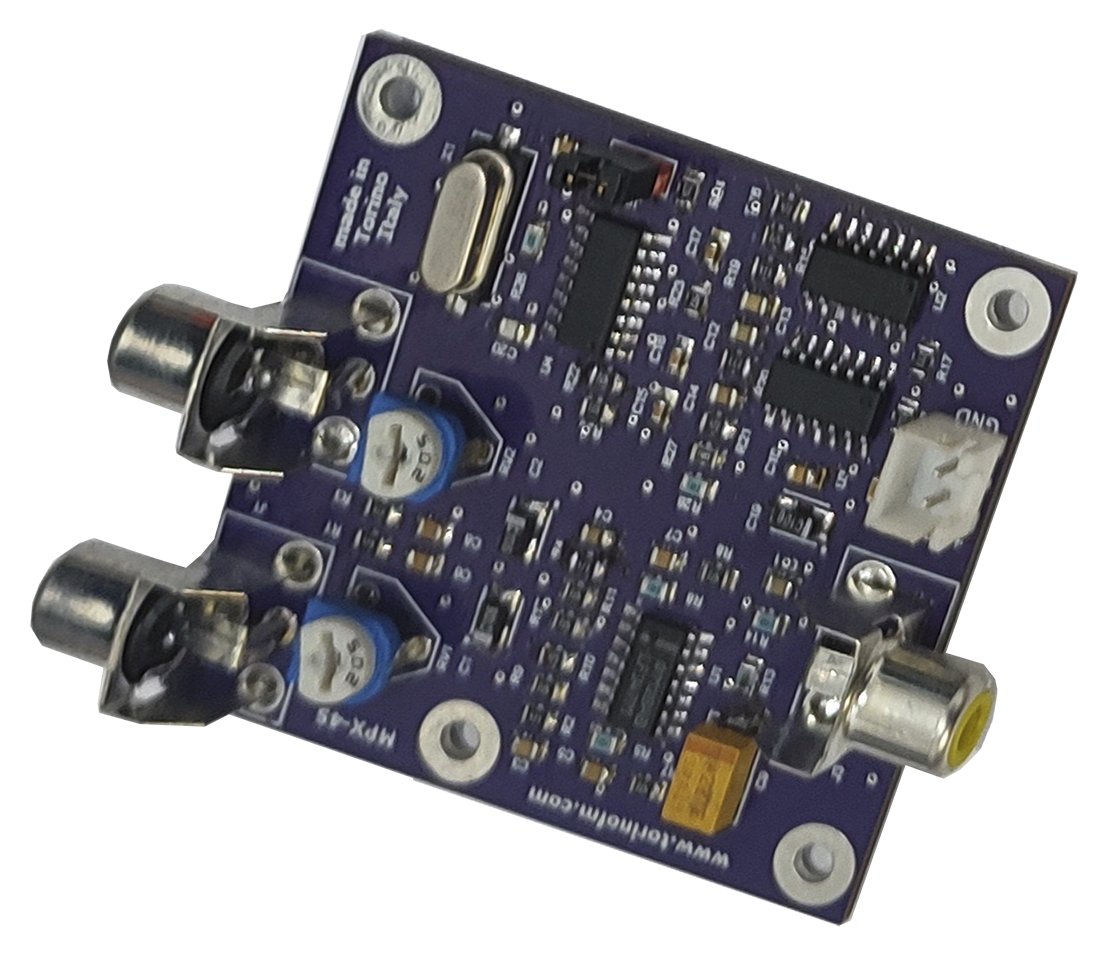

El Generador estereo TORINO MPX-45 provee una excelente separación de canales y una alta calidad de sonido a muy bajo precio, facil de instalar y cero fallas.
El TORINO MPX-45 cuenta con dos entradas de audio con conectores RCA e igualmente un conector RCA en la salida.
Puede alimentar el MPX-45 con mínimo 12 v. dc. Lo recomendable es 15 voltios.
Diseño de alta tecnologia SMD
Separación de Canales: 45dB Típico
Distorsion de Audio: menor que 0.5%
Frecuencia Piloto: 19 Khz +/- 3 Hz
Respuesta de audio: 30Hz a 50 Khz
Entradas de audio L & R conectores RCA
Nivel de linea 0 dBu 775 mV Ajustable
Alimentación: 15 Vdc.
Dimensión: 11.4 cm. x 12.3 cm
Garantía: 1 año
1.-Instale el MPX-45 en su transmisor, para lo cual utilizar 4 tornillos para conseguir una buena conexión electrica y mecanica a masa.
2.- Conecte el voltaje de acuerdo con la figura arriba descrita, asi como las entradas de audio y salida MPX con cable apantallado.
3.- Cancele el Pre-emphasis en su transmisor.
4.- Aplique el voltaje de operación y ajuste los niveles de audio por medio de los TRIMPOTS.
5.- El MPX-45 puede operar en modo mono (quite el jumper) o Stereo (coloque el jumper)
