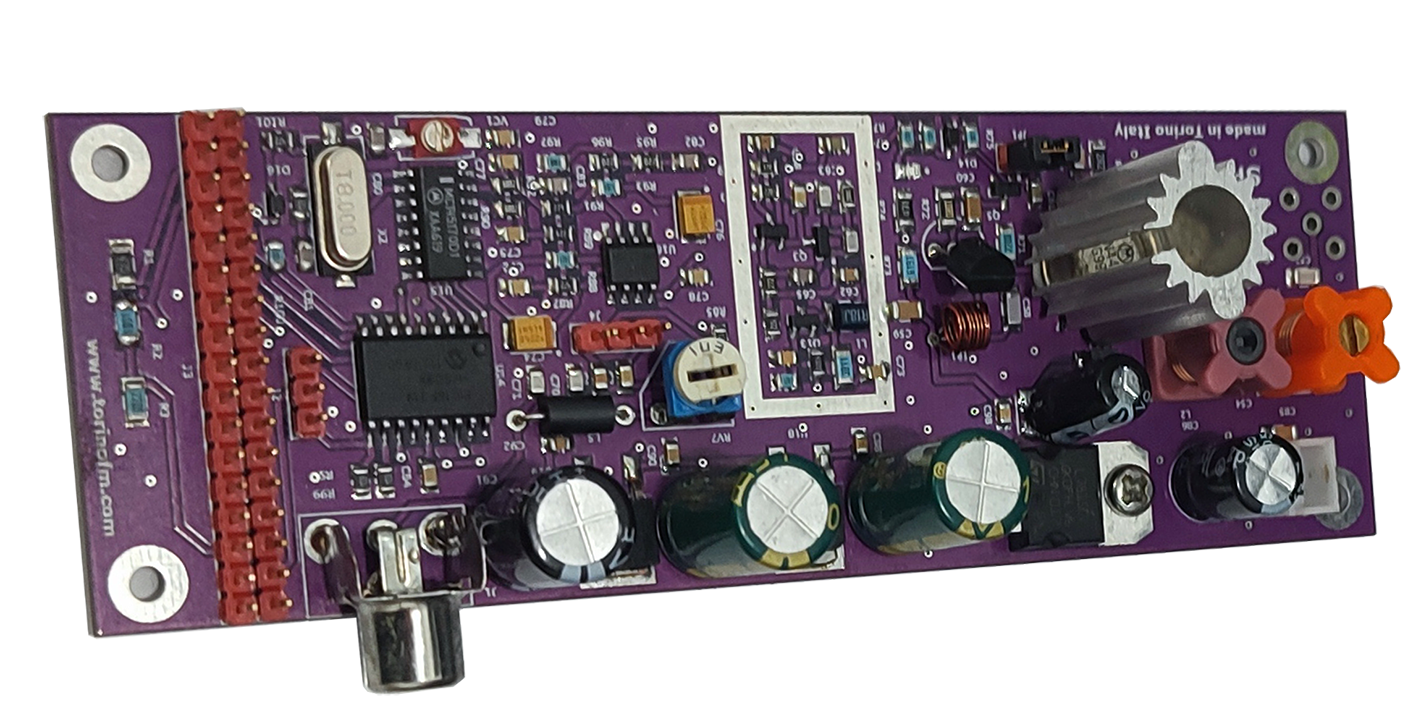

El Modulador FM TORINO SP-180X es un transmisor en frecuencia Modulada, programable desde 88 MHz. hasta 108 MHz. Con una alta calidad de sonido a muy bajo precio, facil de instalar y cero fallas.
Potencia de salida: 1W
Distorsión máxima: 0.02%
Relación señal/ruido: >80dB
Frecuencias Armónicas: -55dBc
Frecuencias Espurias: -87dBc
Programación: pasos de 100Khz
Estabilidad Frecuencia: +/- 250Hz
Entrada de Audio: 100% regulable
Señal de entrada: 20Hz-100kHz
Dimensión: 11 cm. x 5 cm.
Consumo en STAND BY: 50 mA
Consumo AL AIRE: 250 mA
Salida RF 50 ohms
LCD Pantalla green 16x2
Cable flat
Conector de entrada de audio RCA
Conector de entrada de voltaje
Led indicador de "enganche" de frecuencia
Garantía: 1 año

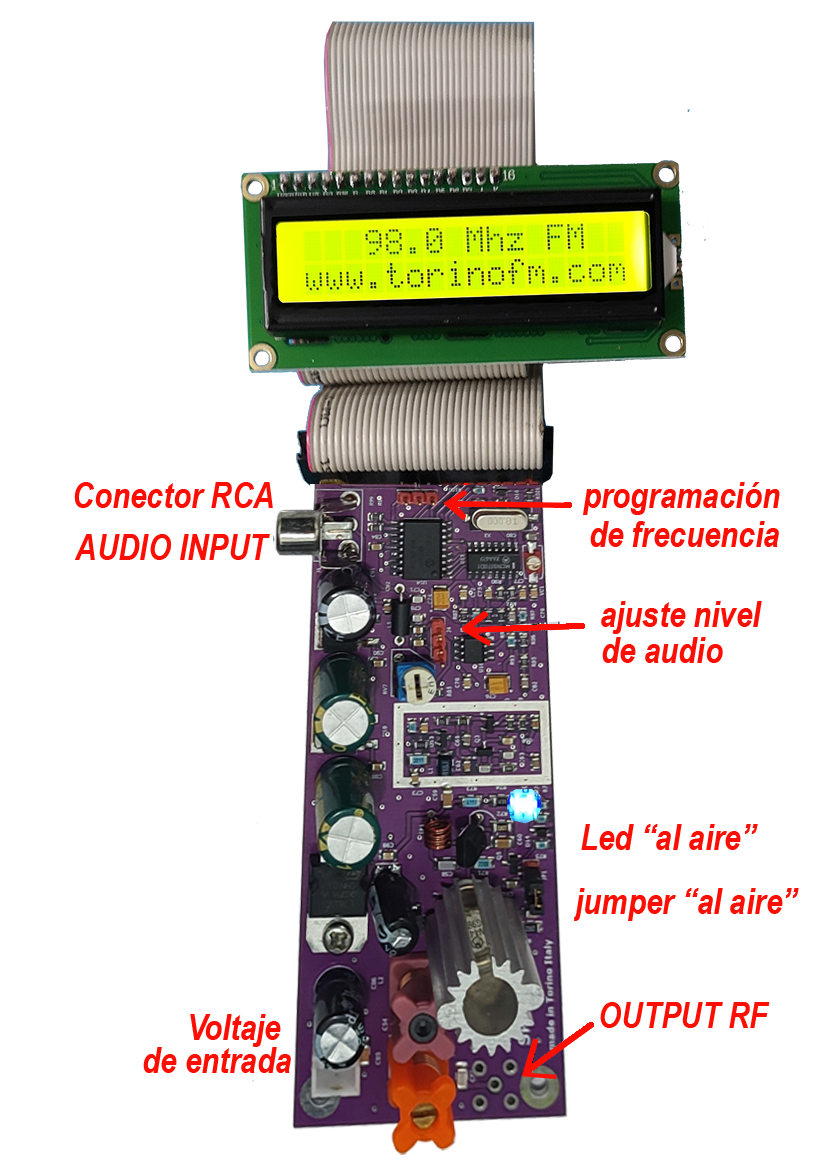

1.- Conecte el cable Flat de modo que el cable marcado de color rojo coincida con el primer pin de la tarjeta (es el que esta mas cerca de la entrada de audio) y en la pantalla conecte el pin 1 al cable marcado de color rojo (exacto, queda un pin del cable LIBRE, después del pin 16 de la pantalla).
2.- Una vez alimentado el SP-180X y después de 20 segundos estará el modulador enganchado en la frecuencia de 99.8 Mhz. (POR DEFECTO)
3.- Ahora, Junte los tres PINES de PROGRAMACIÓN DE FRECUENCIA durante tres segundos. Aparecerá en la pantalla LCD el siguiente Texto: "NUEVA FRECUENCIA"
4.- Recuerde que el PIN central es común. Entonces, pulse este Pin central con uno de los extremos y verá como la frecuencia irá incrementando en la Pantalla LCD. Si Pulsa el PIN central con el otro extremo la frecuencia decrecerá.
5.- Una vez obtenido la Frecuencia que usted necesita, deje los tres PINES libres y espere unos segundos. Listo, el SP-180X esta listo para operar.
Cuando este Jumper está en la posición de conectado el Transmisor está fuera del Aire. No hay potencia de Transmisión (STAND BY). Retire el Jumper y el Modulador estará "EN EL AIRE".
El nivel de entrada en la etapa del Modulador viene calibrado de fábrica. Sin embargo, se puede retocar dependiendo si se transmite con o sin Generador estereo.
